一、与高校院所团队合作开展的必要性

       省第十三次党代会的完美召开，为我们明晰了未来奋斗的具体路径。要在西部大开发上闯出新路，就必须推动质量变革、效率变革、动力变革，实现更高水平发展。“要把科技创新关键变量转化为高质量发展的最大增量”，通过合作，特别是通过高校院所参与，联合企业技术人员，共同组建技术研发中心，推动了企业科技成果转化和传统产业改造升级的步伐，提升了企业自主创新能力，推动了企业产品技术进步。企业与高校院所合作研发或科技成果转让，最终将使企业长期收益。

我公司积极响应号召，并联合贵大科研团队一起开展了相关科学创新实验。

在与高校院所合作的过程中，企业不仅能提升自身竞争力，还能从产业链的高附加值环节获取新的利润来源，从而提高自身的盈利能力。因此，推进和高校院所的合作发展，不仅有利于企业，更有利于优化资源利用模式，具有长远的战略意义。

二、600MPa级铝锂合金型材挤压研究过程

研发团队基于航空航天领域对高性能铝锂合金的关键需求，开展高性能2195合金挤压型材变形行为、数值仿真、挤压试制及组织性能分析相关应用基础研究，以下为研究过程图片。

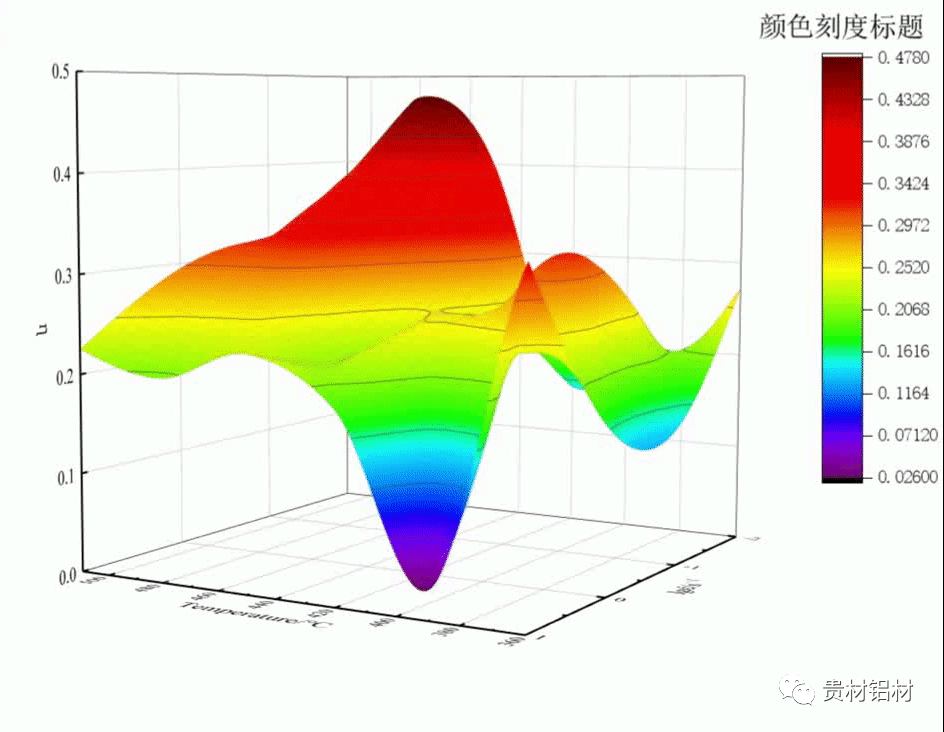

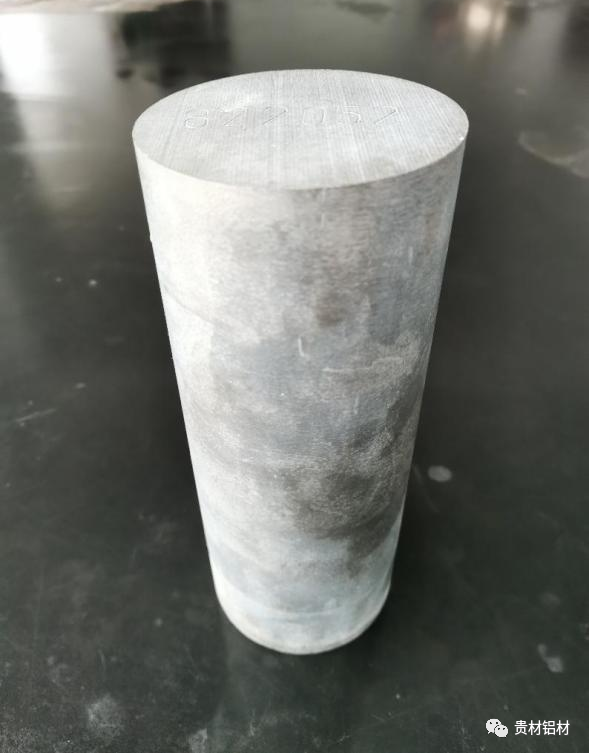

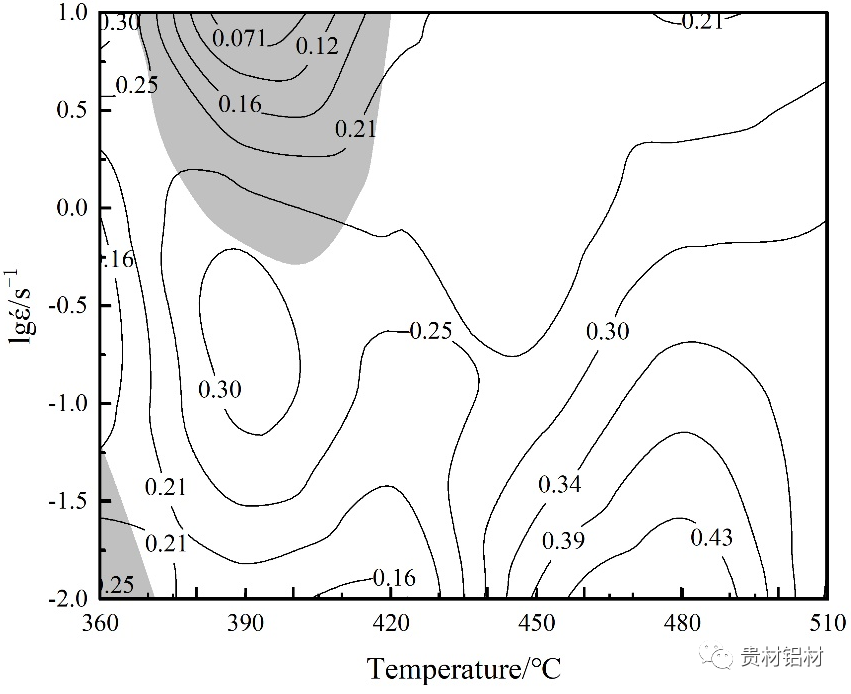

（二）热变形实验

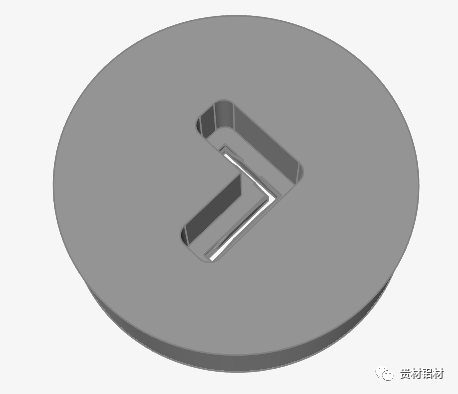

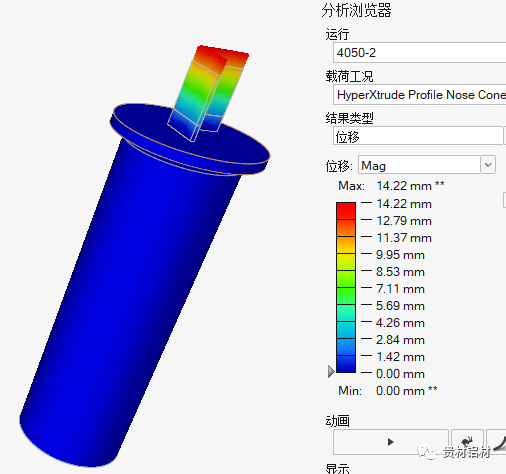

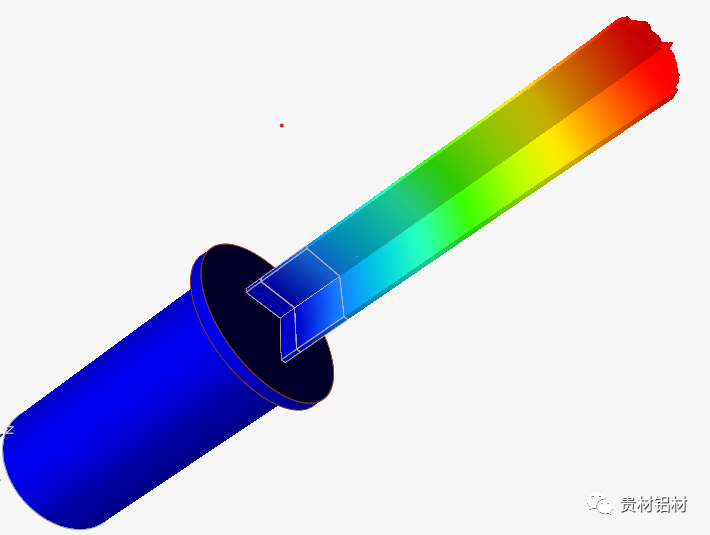

（三）数值仿真。

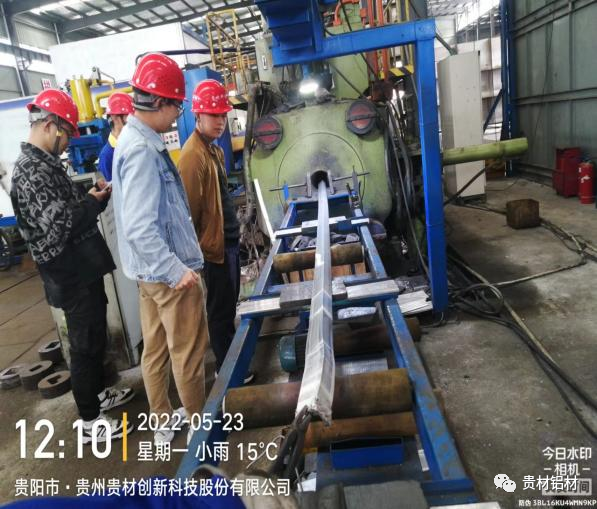

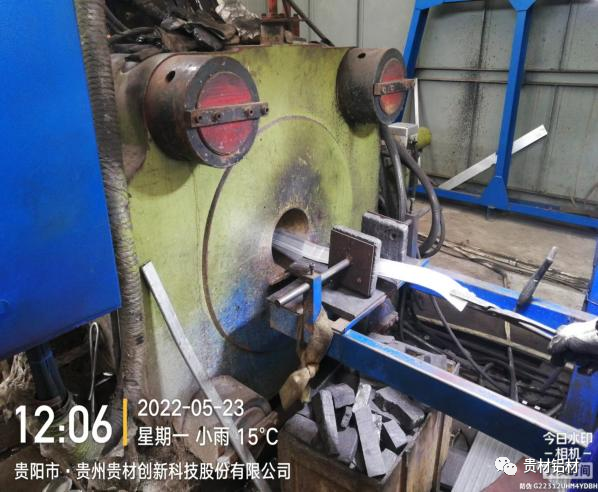

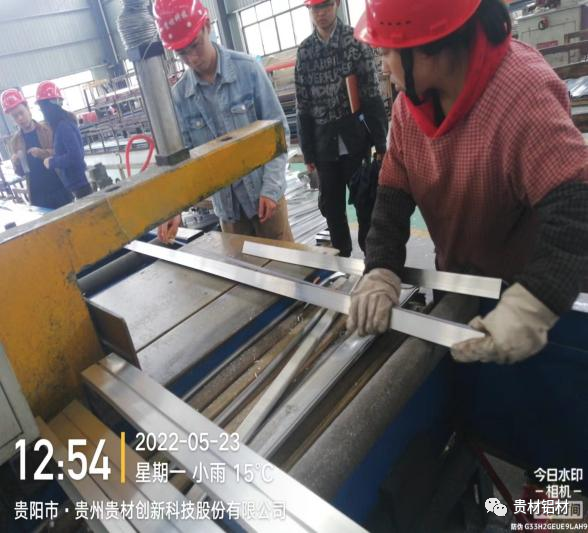

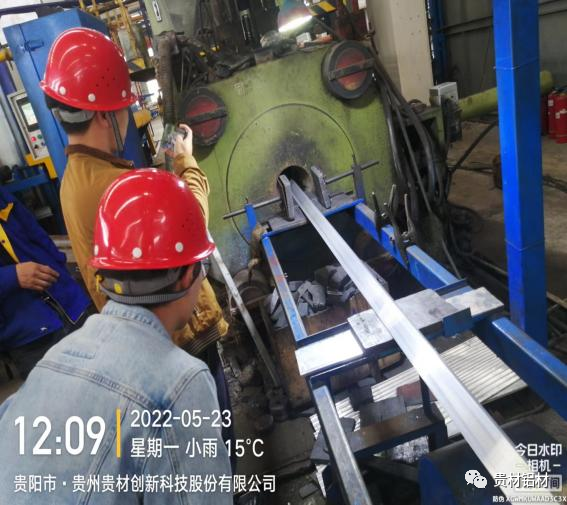

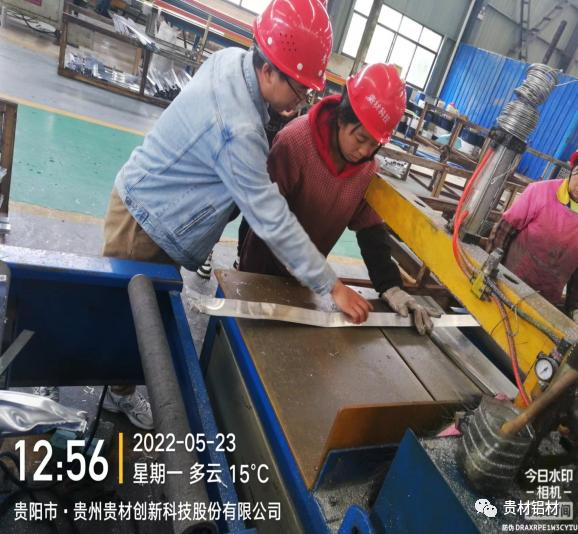

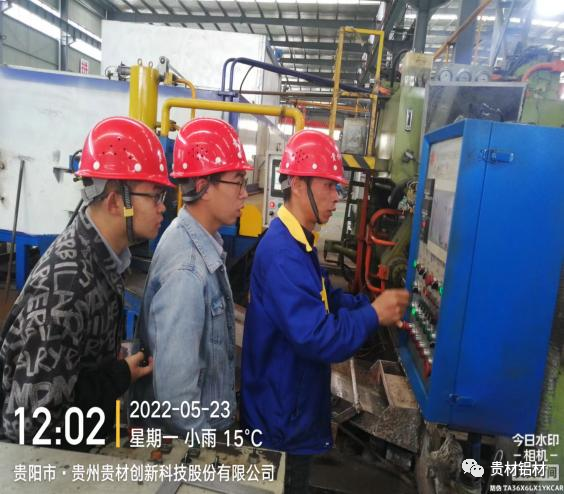

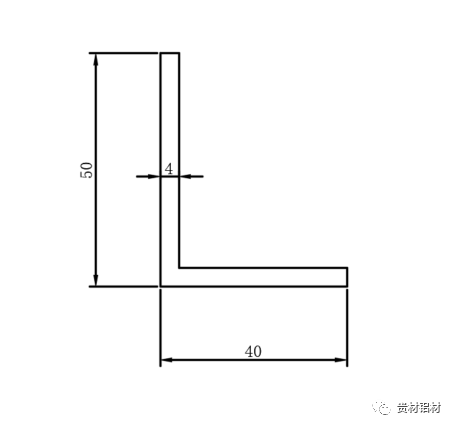

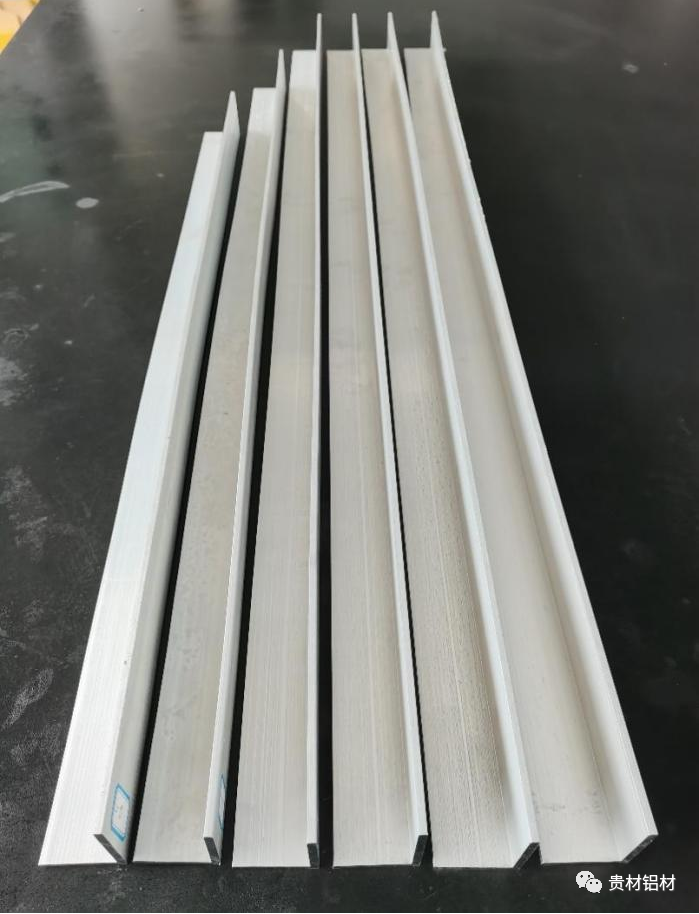

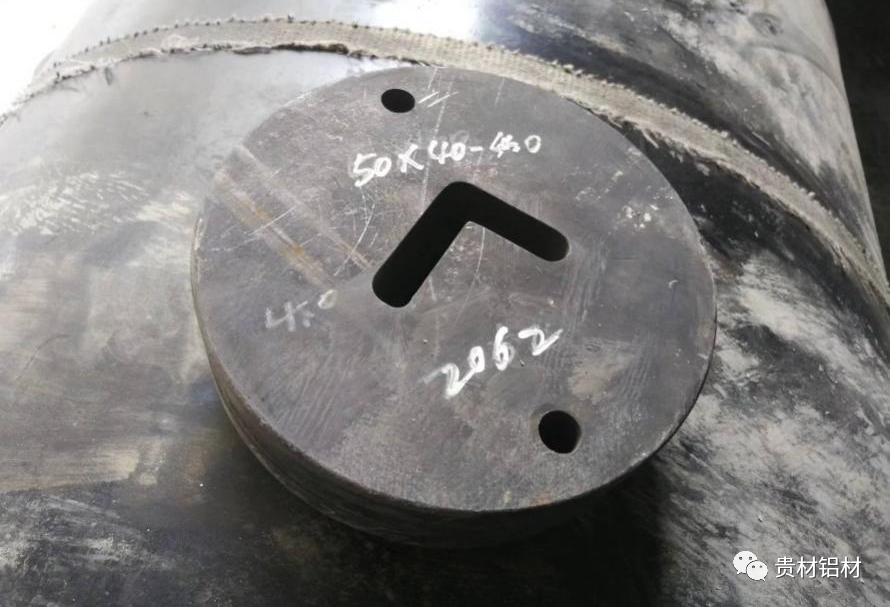

（四）工厂挤压实验

（五）挤压型材固溶及时效处理

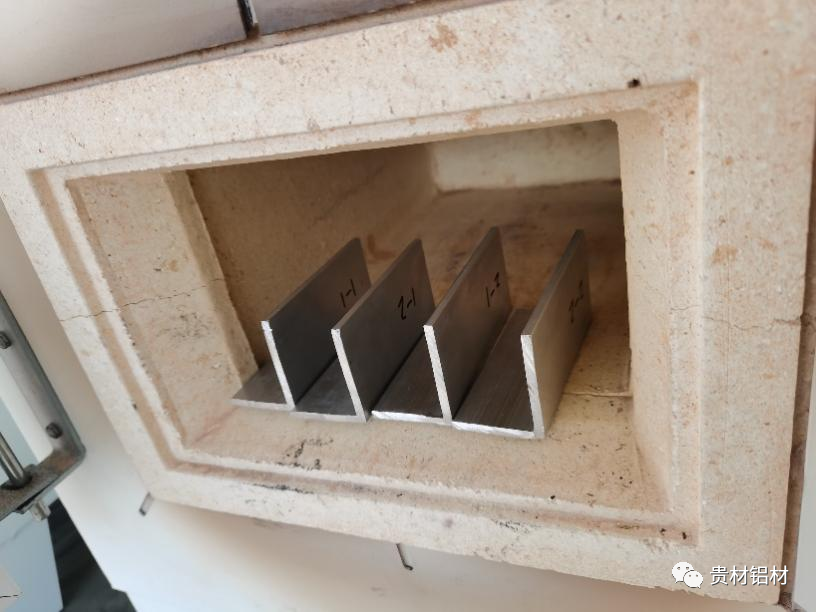

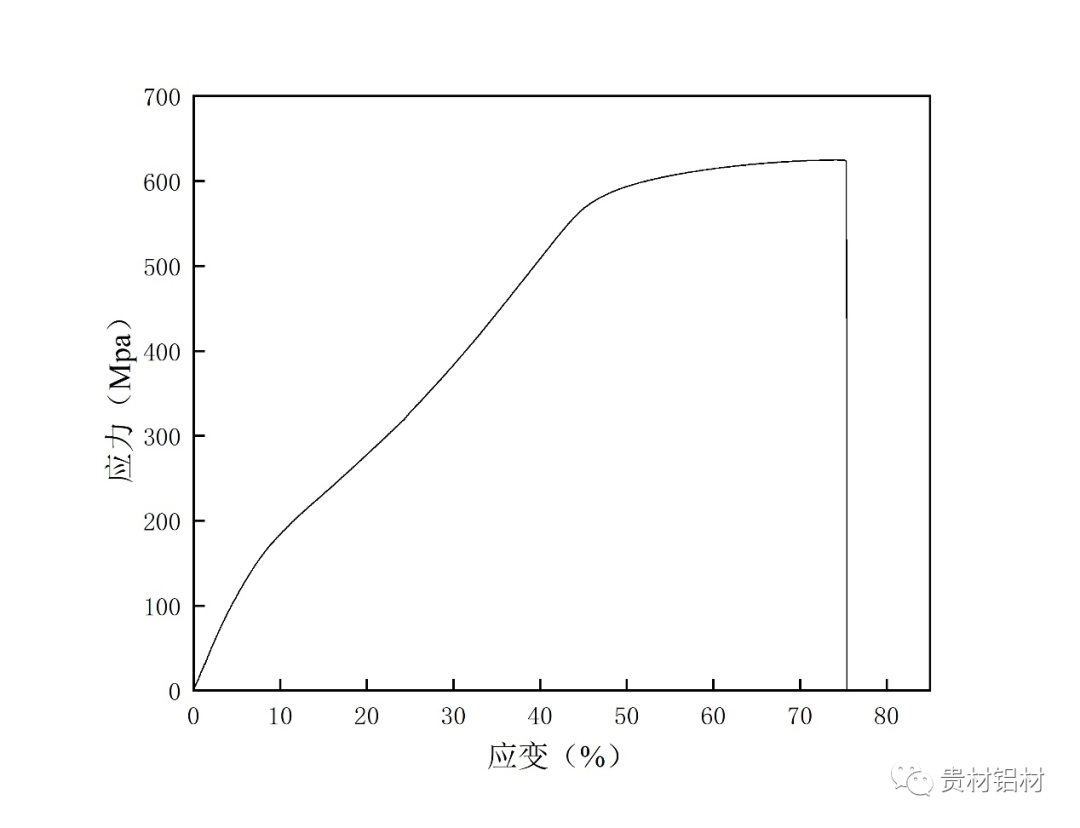

为增加型材强度，对挤压得到的型材依次进行固溶处理、淬火和人工时效处理，型材固溶处理如图10所示。将处理后的型材进行室温拉伸实验，测得型材屈服强度为618Mpa，抗拉强度为625Mpa。图11为型材拉伸实验所得应力-应变图。贵材科技与贵州大学合作研发600MPa级铝锂合金型材顺利试产成功。
